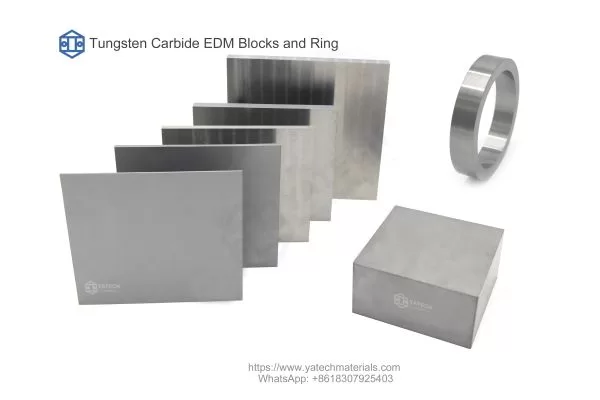

بلوک EDM کاربید تنگستن

انتخاب ایده آل برای قالب های پیشرونده مهر زنی دقیق

EDM کاربیدی مقاوم در برابر خوردگی، بلوک‌های قالب پرسکاری پرسرعت، بلوک‌های EDM کاربیدی سفارشی

طراحی شده به طور خاص برای قالب‌های مهرزنی دقیق، دقت و ثبات بالایی را ارائه می‌دهد و عمر قالب و کیفیت محصول را تضمین می‌کند.
سختی فوق العاده بالا و مقاومت در برابر سایش: عملکرد عالی WC+Co+ آلیاژ سخت کاربید دیگر، قادر به تحمل بارهای بالا و استفاده طولانی مدت، افزایش عمر قالب و کاهش هزینه های تولید است.
مقاومت فوق العاده در برابر خوردگی: در برابر مواد خورنده مختلف مقاومت می کند و تضمین می کند که قالب حتی در محیط های سخت به طور معمول کار می کند.
ویژگی های استرس کم: استرس را در طول پردازش قالب کاهش می دهد، تغییر شکل و ترک را به حداقل می رساند و از دقت قالب اطمینان می دهد.
ساختار دوبل کریستالی: ساختار منحصر به فرد استحکام و چقرمگی آلیاژ سخت را افزایش می دهد و به طور موثر دوام و قابلیت اطمینان قالب را بهبود می بخشد.
مقاومت استثنایی در برابر ضربه: چقرمگی آلیاژ سخت در برابر نیروهای ضربه در حین کوبیدن مقاومت می کند و از آسیب قالب جلوگیری می کند.

خدمات قابل تنظیم: محصولات و خدمات سفارشی را بر اساس نیازهای مشتری خاص ارائه می دهد.
پشتیبانی فنی: مشاوره فنی حرفه ای و خدمات پس از فروش را برای کمک به مشتریان در حل مشکلات در حین استفاده ارائه می دهد.

بلوک های EDM کاربید تنگستن برای چه مواردی استفاده می شوند؟

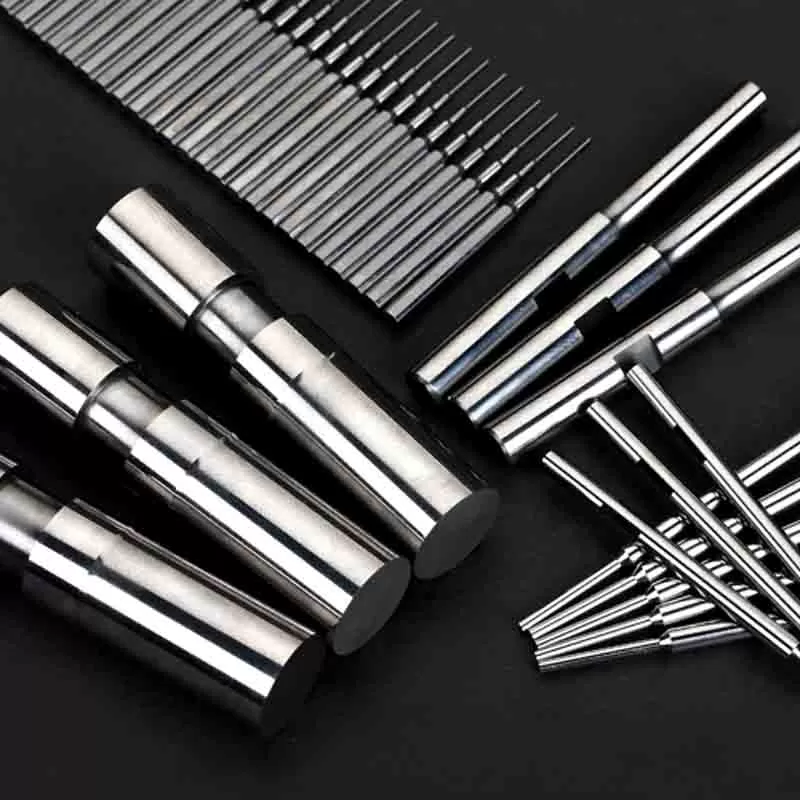

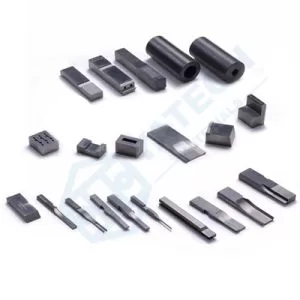

کاربید تنگستن بلوک‌ها (بلوک‌های EDM بدون تنش) با استفاده از ماشینکاری تخلیه الکتریکی برای ساخت مشت, درج ها, دکمه ها, خالی کردن, قطعات مهر زنی قالب کاربید دقیق .ect.
استفاده از کاربید سیمانی بر روی ابزارهای مناسب می تواند با افزایش طول عمر، پایداری و دقت ابعادی ابزار، کارایی را به میزان قابل توجهی بهبود بخشد و هزینه ها را کاهش دهد.

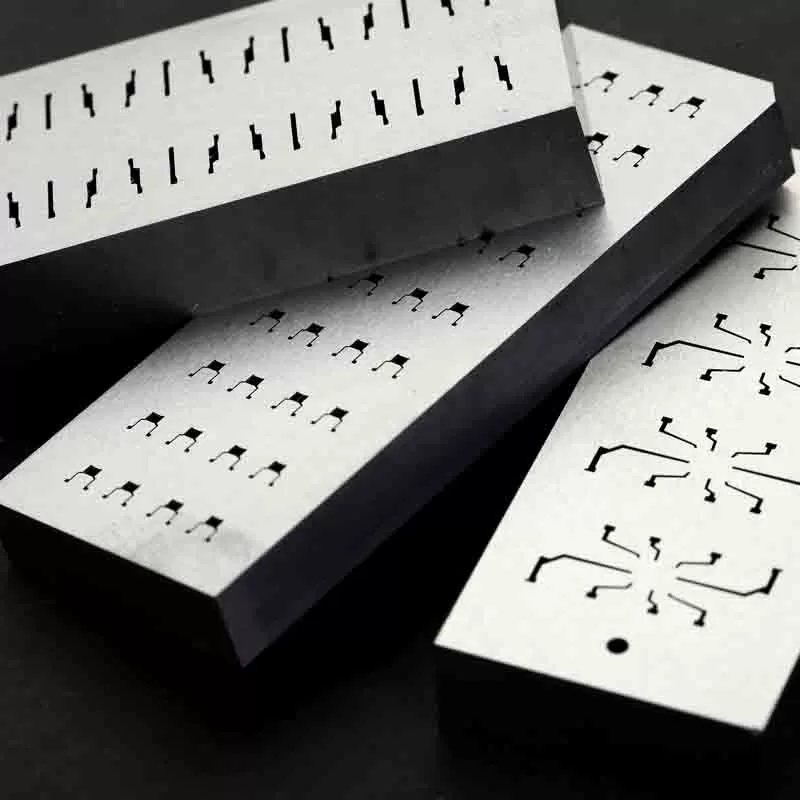

بلوک های EDM کاربید تنگستن برای مهر زنی پیشرونده

کاربید تنگستن برای ابزار انباشت خودکار و ابزار روتور کج خودکار و ابزار مهر زنی استاتور.

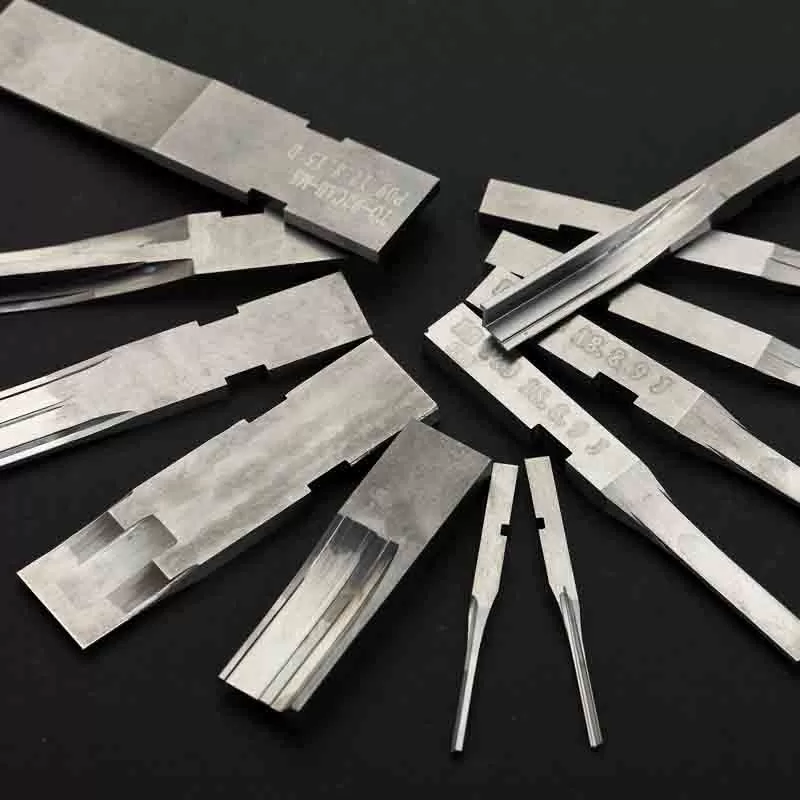

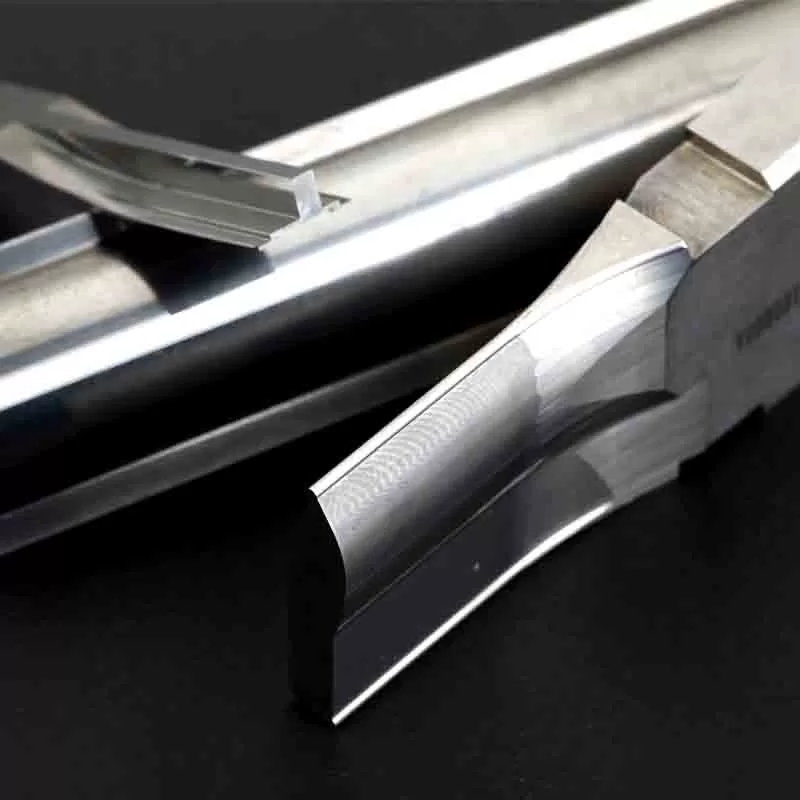

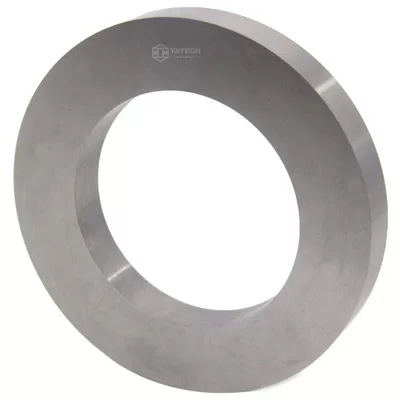

ابزارهای برش و شکل دهی سیم EDM، خالی های کاربید, برهزن پریفرم کاربید, حلقه کاربید.
ما کاربید مقاوم در برابر خوردگی مناسب برای EDM را ارائه می دهیم و راه حل هایی با کیفیت بالا به شما ارائه می دهیم.
ما کاربید تنگستن برای مواد پانچ مختلف از جمله: ورق فولادی سیلیکونی، SPCC، آهن طراحی شده است نوار، مس بریلیم نوار، فولاد ضد زنگ و مس بریلیم.

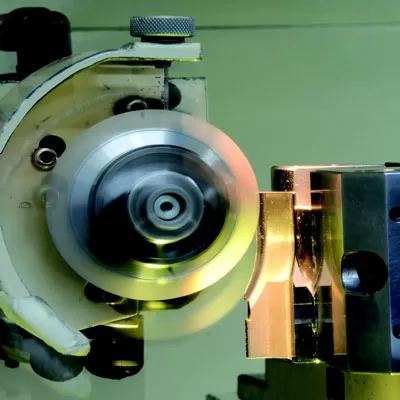

برای محصولاتی مانند هسته‌های موتور، هسته‌های EI، براکت‌های LED، قاب‌های سربی، کانکتورها و کانکتورها از سوی شرکت قالب‌بندی ستایش به اتفاق آرا دریافت کرده است و به اتفاق آرا توسط آن توصیه شده است. OPG (سنگ‌زنی پروفیل نوری) کارخانه های پردازش قطعات. مزایای مواد: سختی بالا، استحکام بالا، مقاومت در برابر سایش بالا، لبه برش تیز، مناسب برای قالب های مترقی با سرعت بالا با سرعت مهر زنی SPM300-2000 در دقیقه یا بیشتر.

فناوری کاربید تنگستن برای ابزارهای مهر زنی

- مقاوم در برابر خوردگی کاربید تنگستن بلوک EDM.
- کروم، تانتالوم و سایر کاربیدهای پیچیده را برای افزایش دانه‌بندی دوگانه اضافه کنید کاربید تنگستن مقاومت در برابر سایش و مقاومت در برابر ضربه بهتر - عمر طولانی تر.

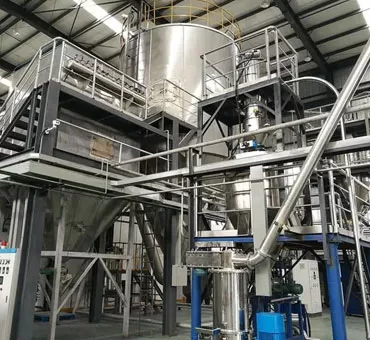

- پرس ایزواستاتیک سرد + تف جوشی HIP (1450 درجه سانتیگراد) برای چگالی یکنواخت تر - پایدارتر.
- تلطیف + درمان سرد عمیق (200- درجه سانتیگراد)، استرس کمتر - از ترک خوردن جلوگیری کنید.
- عملیات سنگ زنی دو طرفه برای کاهش ترک خوردگی سیم برش به دلیل ریزترک های متخلخل.

►دارای گواهینامه ISO 9001:2015
► انطباق با استاندارد RoHS
► گزارش‌های ردیابی مواد سفارشی

توضیح گریدهای بلوک کاربید EDM

ما از اولیه استفاده می کنیم کاربید تنگستن پودر، برخلاف سایر تولیدکنندگان کاربید، که بالاترین کیفیت را تضمین می‌کند کاربید تنگستن در کل فرآیند ماشینکاری و به حداکثر رساندن عملکرد پایدار برای کاربر نهایی.

چسب مقاوم در برابر خوردگی درجات بهینه شده برای فرآیندهای WEDM مقاومت در برابر سایش عالی و وضوح لبه بالا.

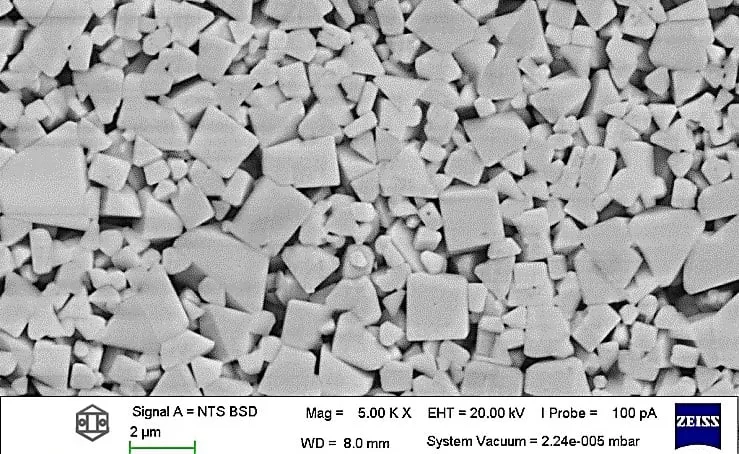

سری YF

ترکیب: چسب کبالت 10%-16.5% با ساختار دانه زیر میکرونی برای ابزارهای مهر زنی برای کاربردهای سنگین طراحی شده است. دارای محتوای کبالت متوسط و ترکیبی است کاربید تنگستن اندازه دانه برای افزایش مقاومت در برابر ضربه، بهبود مقاومت در برابر لرزش و مقاومت در برابر خوردگی. این باعث کاهش خوردگی و زباله روی سطح کاربید تمام شده می شود.

برنامه های کاربردی: قالب های مهر زنی برای لمینیت ها، مهر زنی های فولادی فنری، قالب های سکه ای، هسته های موتور، ورق های فولادی سیلیکونی و مهر زنی های فلزی با سرعت بالا.

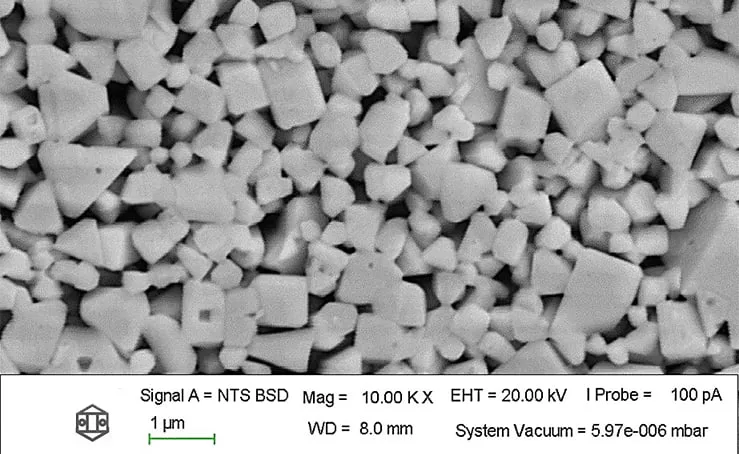

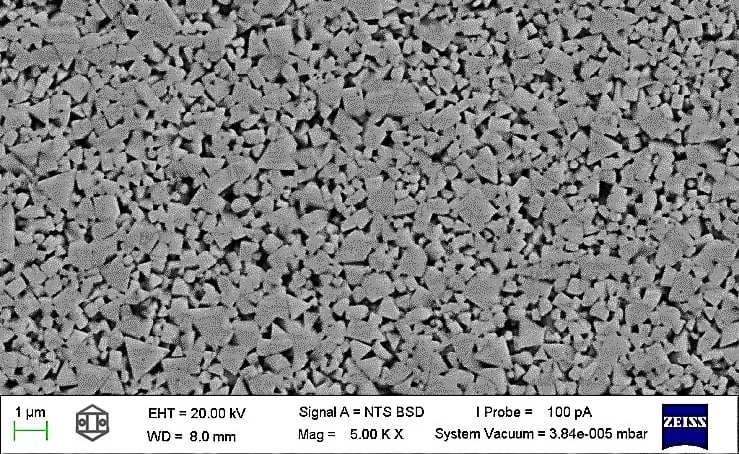

ساختار دانه‌های ساب‌میکرون در مقابل ساختار دانه‌های کاربیدی مرسوم برای بلوک‌های EDM

سری YA

ترکیب: مخلوط بایندر مقاوم در برابر خوردگی 12%-15% با ساختار دانه زیر میکرون، خواص عمومی و چقرمگی خوب، کبالت متوسط و مواد سخت دانه ریز. مقاومت در برابر سایش بالا و مقاومت در برابر تراشه خوب. ماشینکاری الکتریکی خوب

برنامه های کاربردی: سری YA برای مهر زنی با سرعت بالا SPCC، فولاد ایده آل است نوار، مس بریلیم نوار و 304 قطعات الکترونیکی فولاد ضد زنگ.

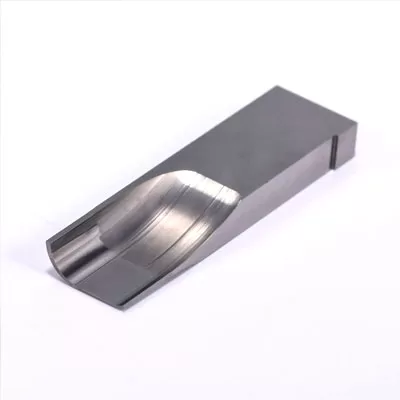

این سری در صنایع سرب و کانکتورها به خوبی شناخته شده است و بنابراین برای ساخت قطعات PG توصیه می شود.

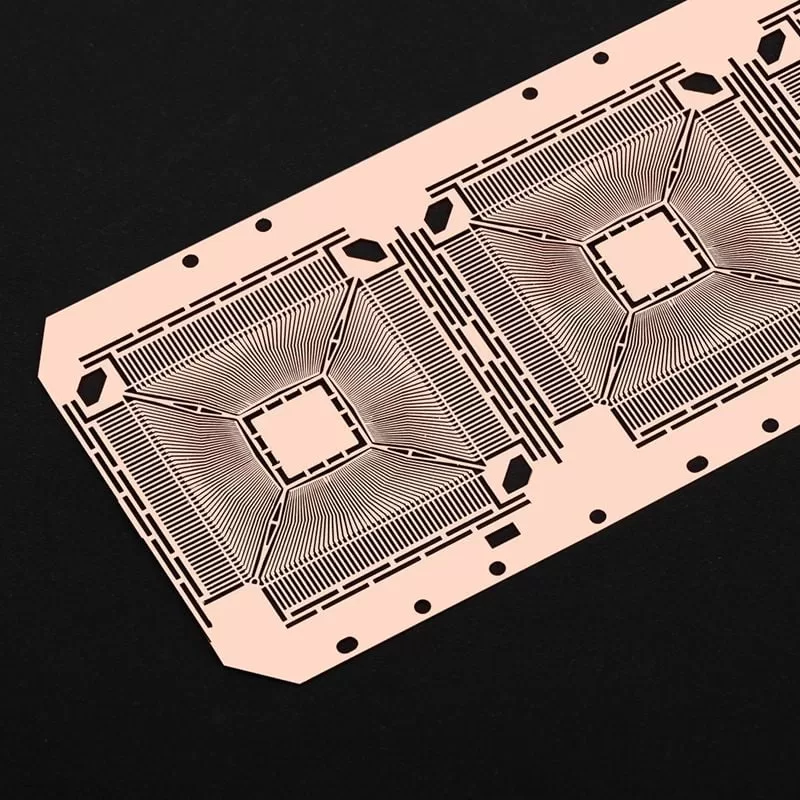

برای قاب های سربی، کانکتورها، نگهدارنده های LED، مهر زنی با دقت بالا.

سری YU

ترکیب: چسب مقاوم در برابر خوردگی 10%-12% با ساختار دانه زیر میکرون 0.4-0.8μm. مقاومت در برابر سایش بسیار خوب با وضوح لبه بالا.

برنامه های کاربردی: درجات برای قالب های کشش کیس، مانند جعبه باتری ماشین الکتریکی 18650 21700، 46800، گرد یا مربع. همچنین برای قالب کششی کیس میکرو موتور مناسب است.

ویژگی های فیزیکی درجات بلوک EDM


سلسله	مقطع تحصیلی	محتوای کبالت Co%	چگالی (g/cm³)	سختی (HRA)	KIC (MNm-3/2)	TRS (MPa)	مقاومت فشاری (MPa)	مدول یانگ (GPA)	اندازه دانه (μm)
YF	YF22H	10.0	14.35	89.0	14.5	3400	4500	550	2.0-5.0
	YF30P	12.0	14.15	90.0	12.5	3600	4900	580	1.0-2.0
	YF40H	12.5	14.20	89.5	13.5	3700	4700	570	1.0-2.0
	YF50H	14.0	14.00	88.5	14.5	3800	4600	550	1.5-3.0
	YF55HH	16.5	13.80	87.4	15.5	3500	4200	540	1.0-4.0
YA	YA50	15.0	13.95	90.5	17.0	4000	4800	580	0.6-0.8
	YA47S	12.0	14.20	91.3	14.2	3800	4600	550	0.6-0.8
	YA40S	10.0	14.45	91.8	12.6	4000	4800	580	0.6-0.8
	YA10H	6.0	14.85	90.5	13.0	3000	5200	620	0.5-5.0
	YA18	12.0	14.17	89.2	13.5	3600	5500	570	1.0-2.0
	YA20	13.5	14.05	90.0	12.0	3700	5300	560	0.5-1.5
	YA30	12.0	14.15	91.2	10.5	3600	5400	590	0.4-0.8
YU	YU20	10.3	14.40	91.5	10.5	3800	5600	600	0.8
	YU25UF	12.0	14.05	92.2	8.5	4400	6000	570	0.5

توصیه هایی برای استفاده از گریدهای کاربید برای مهر زنی

توسط بسیاری از سازندگان و کاربران قالب های با سرعت بالا تایید شده است.


مواد مهر شده	ضخامت (میلی متر)	سرعت مهر زنی SPM / دقیقه	پانچ	می میرد	تذکر دهید
آلیاژ مس	＜0.3	400-1500	YA30/YA50	YA30/YA50	بهترین
	0.5	150-1500	YA50/YA20	YA20	عمومی
	0.5-1.0	100-300	YA18	YA18	مواد ضخیم
فولاد ضد زنگ	＜0.2	400-1200	YA30	YA20	بهترین
	0.2-0.5	300-800	YA30/YA18	YA18	-
	0.5-1.2	100-500	YA18	YA18	-
مس خالص آهن خالص	＜0.6	200-600	YA30/YF22	YA20	-
ورق فولادی سیلیکونی	＜0.3	100-400	YF40H	YF50H
	0.5	100-300	YF50H	YF55H

بلوک های استاندارد کاربید (میلی متر)

بلوک‌های EDM آماده ارسال در اندازه‌های 105x105 میلی‌متر تا 305x305 میلی‌متر - موجود در انبار

* بلوک های EDM کاربید اندازه استاندارد موجود در انبار

L (+0.6-+2.0)	دبلیو (+0.6-+2.0)	اچ (+0.2-+0.5)
105	105	1.5-60
125	125	1.5-60
150	150	1.5-60
205	205	15-40
255	255	15-40
305	305	15-40

سری کاربید سیمانی توسعه یافته توسط ما عمدتا در قالب های مختلف مهر زنی با دقت بالا، قالب های مهر زنی ترمینال اتصال دهنده با دقت بالا، قالب های قاب سرب تراشه، قالب های براکت LED، قالب های چند ایستگاهی با دقت بالا و غیره استفاده می شود.

تحلیل هزینه چرخه عمر بلوک EDM

هزینه به ازای هر ۱۰۰ هزار ضربه = (قیمت بلوک ÷ کل ضربه‌ها) × ۱۰۰۰۰۰
Yatech بلوک‌های کاربید EDM: $0.18 در مقابل میانگین صنعتی $0.27

شریک راه‌حل قالب‌های مهرزنی دقیق کاربیدی

لیست سهام بلوک های کاربید EDM


سایز LWH	مقطع تحصیلی
	YA20	YA30	YA20N	YF40H
1251121	آر
1251121.5	آر
1251122	آر	آر		آر
1251122.5	آر	آر		آر
1251123	آر	آر	آر	آر
1251123.5	آر	آر		آر
1251124	آر	آر	آر	آر
1251124.5	آر	آر		آر
1251125	آر	آر	آر	آر
1251125.5	آر	آر		آر
1251126	آر	آر	آر	آر
1251126.5	آر	آر		آر
1251127	آر	آر	آر	آر
1251127.5	آر	آر		آر
1251128	آر	آر	آر	آر
1251128 .5	آر	آر		آر
1251129	آر	آر		آر
1251129.5	آر	آر		آر
12511210	آر	آر	آر	آر
12511211
12511212	آر	آر		آر
12511213				آر
12511214				آر
12511215	آر	آر		آر
12511216				آر
12511217				آر
10510518	آر			آر
10510520	آر	آر		آر
10510522	آر			آر
10510524
10510525	آر	آر		آر
10510528	آر
10510530	آر			آر
10510535	آر			آر
10510540	آر			آر
10510545	آر			آر
105105*50	آر	آر		آر
10510552	آر			آر
10510553				آر
10510555	آر	آر		آر
10510556	آر			آر
10510557				آر
10510558	آر			آر
10510560	آر			آر
10510562				آر
10510565	آر			آر

پیوند: پاسخ به سوالات در مورد استفاده از بلوک های EDM کاربید تنگستن

از سال ۲۰۱۲، خدمت‌رسانی به صنایع ابزار دقیق در ایالات متحده، آلمان، ژاپن، هند، برزیل، ایتالیا، سوئیس، اسپانیا، مالزی، سنگاپور، تایلند و چین
